断面図形 | A:断面積(cm2) e:図心からの距離(cm) I:断面二次モーメント(cm4) Z:断面係数(cm3) → I/e i:断面二次半径(cm) → √(I/A) |
|
正方形 | ![]() |
![]() |
正方形 | ![]() |
![]() |

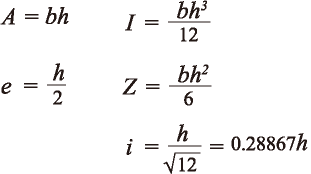

長方形 | ![]() |
![]() |

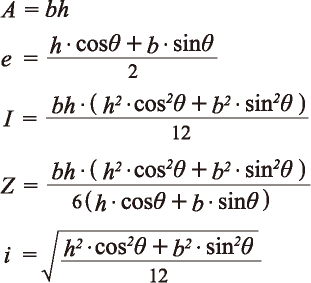

長方形 斜め A |
![]() |
![]() |

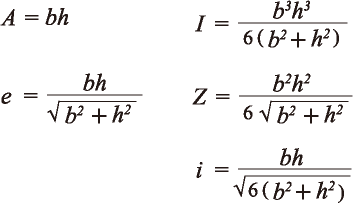

長方形 斜め B |
![]() |
![]() |

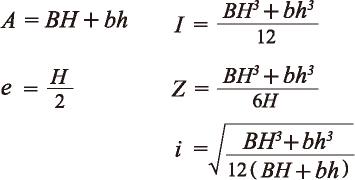

正-角 パイプ |
![]() |
![]() |
長-角 パイプ |
![]() |
![]() |

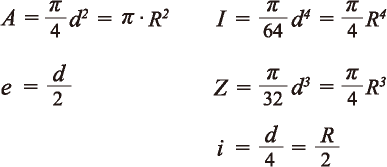

丸 | ![]() |
![]() |

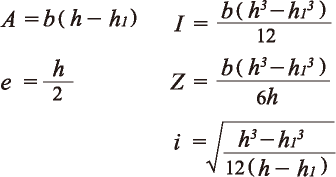

丸パイプ | ![]() |
![]() |
H ・ C | ![]() |
![]() |
H ・ T | ![]() |
![]() |

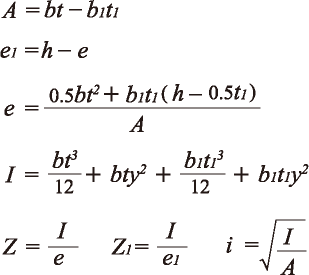

L ・ U | ![]() |
![]() |

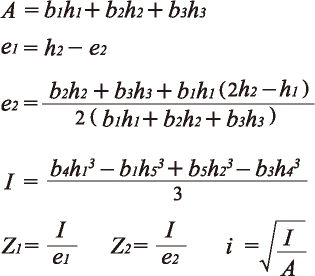

H | ![]() |
![]() |
上下違い | ![]() |
![]() |
上下同じ | ![]() |
![]() |
断面図形 | A:断面積(cm2) e:図心からの距離(cm) I:断面二次モーメント(cm4) Z:断面係数(cm3) → I/e i:断面二次半径(cm) → √(I/A) |
|
正方形 | ![]() |
![]() |
正方形 | ![]() |
![]() |
長方形 | ![]() |
![]() |
長方形 斜め A |
![]() |
![]() |
長方形 斜め B |
![]() |
![]() |
正-角 パイプ |
![]() |
![]() |
長-角 パイプ |
![]() |
![]() |
丸 | ![]() |
![]() |
丸パイプ | ![]() |
![]() |
H ・ C | ![]() |
![]() |
H ・ T | ![]() |
![]() |
L ・ U | ![]() |
![]() |
H | ![]() |
![]() |
上下違い | ![]() |
![]() |
上下同じ | ![]() |
![]() |
